简介


本九游·平台·产品用于试验分析粗粒土在三向不等应力条件下的应力应变关系、变形与强度特性；并研究偏应力、体变、内摩擦角随中主应力δ2系数的变化规律的一种新型试验设备。
由于常规三轴只考虑了δ1和δ3两个方向的应力，没有考虑中主应力的影响，故不能真实反映土体受力特性；要获得粗粒土在工程中的实际应力状态，只有通过真三轴试验机才能对粗粒土土样施加三向不等应力，才能真实******地反映出土体的实际受力特性。

基本原理
该设备机械部分主机采用刚性四立柱框架式、试样压力室、刚柔复合型加载装置、自动三向可调节液压数控压力、位移稳定系统组成；大主应力δ1方向为刚性承载板传递载荷，中主应力δ2方向为半刚性可压缩承载板加载，小主应力δ3方向采用水压柔性加载；试样为长方体。

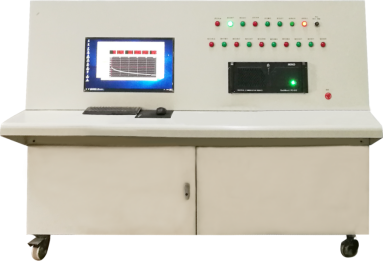

自动控制及数据采集部分由工业控制计算机、PLC控制器，信号放大、调理系统，伺服电机驱动控制器、伺服电机减速机，滚珠丝杆以及控制软件、采集控制软件和数据处理软件等组成。

主要功能及特点
1、本试验机采用我公司数控计量油源，工作时噪音低、能耗低，同时可以长期工作;
2、可按任意设定加载过程，根据应力或应变控制方式进行三向独立加载;
3、具有计算机自动控制、采集及数据处理系统;
4、配有试验设备自动控制软件;
5、配有试验数据自动采集处理软件;
6、配有试验数据成果处理分析软件。




 主要技术指标
1、试样尺寸：300×300×600mm
2、******轴向荷载：1500KN（δ1压力：21MPa）
3、轴向力分辨率：0.1KN
4、稳压误差：±0.5%F.S
5、******δ2压力：0～3.0MPa
6、******δ3压力：0～3.0MPa
7、反压力：0～1.0MPa
8、孔隙压力：﹣0.1～3.0MPa
9、压力分辨率：0.001MPa
10、轴向油缸面积：1589.6cm2
11、轴向油缸直径：Φ450mm
12、轴向油缸行程：300mm
13、光栅位移传感器：量程0～300mm
14、位移分辨率：0.01mm
15、位移精度：±0.5% F.S
16、侧向δ2油缸行程：150mm
17、侧向δ2油缸直径：Φ280mm
18、光栅位移传感器：量程0～150mm
19、位移分辨率：0.01mm
20、位移精度：±0.5%F.S
21、应变式轴向剪切速率：0.01～3mm/min
22、应变式侧向剪切速率: 0.01～3mm/min
23、体变管容积：8000ml
24、体变分辨力：0.2ml
25、使用电源：380VAC，50HZ
26、总功率：7KW
27、系统使用油液：N46#抗磨液压油；
28、安装占地面积：60m2（房间******高度5m）
29、是否用水：是
