概述
该设备能够快速******实时的检测出各等级公路路面的弯沉值、测试速度及行驶距离等指标数据，可对路面弯沉进行密集采点测量，可为交竣工验收、预防性养护以及路面管理系统(CPMS)提供综合高效的数据支持。



系统组成
数据采集计算机
数据采集主机系统
温度测量系统

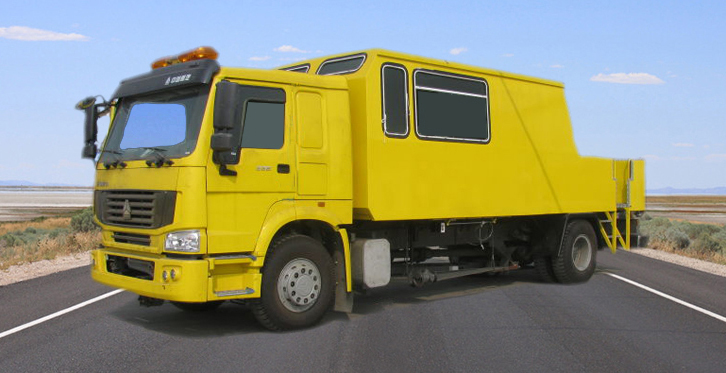

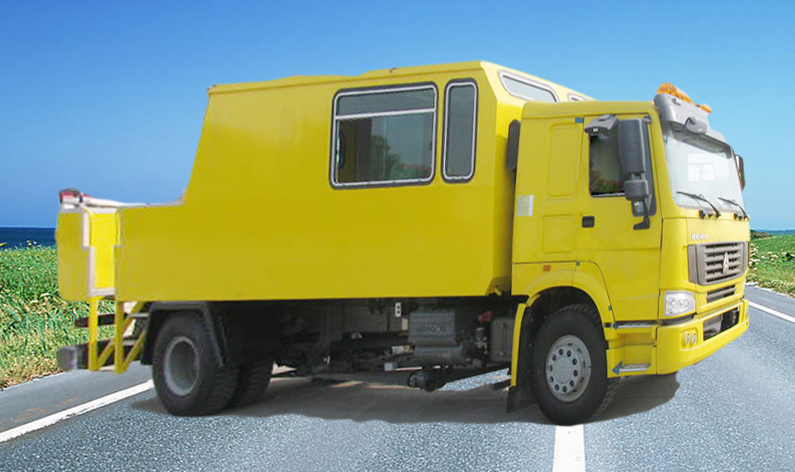

装载车
操作室
DMI距离测试系统
数据及电源连接线缆
数据采集及处理软件
机械测量机构  包含：双侧测试机构、导向机构、移步卷扬机构、提升机构

性能特点
数据采集及分析软件为全中文界面，直接测试路面总弯沉，与贝克曼梁进行溯源，生成回弹弯沉值，测试过程中可实时采集、显示并存储弯沉值、路面温度、测试速度及行驶距离等指标数据。
测试密度大。
完善的监控系统、制动系统，安全性高。
核心部件均为原装进口。
系统采用一体模块化设计，后续维护升级快捷方便简单。
检测数据采集可选用便携式笔记本电脑或工业计算机。
温度自动修正。
可全天候不间断进行检测工作。（冰雪、积水、大雾天气除外）
检测技术指标符合国家路面验收与养护标准规范：）《公路工程质量检验评定标准》（JTG F80/1－2004、《公路技术状况评定标准》（JTG H20－2007）和《公路路基路面现场测试规程》（JTG E60 - 2008）。



技术指标

测试车	底盘标准	HOWO（国五）
	轴距	5.5m～6m
	后轴荷重	标准重量10吨
	轮胎型号	11.00—20
激光传感器	数量	2个
	量程	≥3mm
	分辨率	0.6μm
温度传感器	数量	2个
	温度量程	-50～300℃
	******度	1℃
测量机构	弯沉种类	总弯沉
	基准平面	前三角式
	臂配置	左右两侧
	移步卷场机控制方式	电磁离合器
	步距控制方式	电磁吸盘控制
	弯沉测量方式	非接触式
	步距设定范围	10-1000m
	步距精度	＜0.1%
	臂测头******行程	＞200mm
	臂长	1750mm
	架***小离地间隙	≥240mm
距离测试系统	数量	1套
	测试误差	＜0.05%
基本参数	测试速度	2～7km/h
	弯沉值测试范围	0～10mm
	弯沉测量方式	盆峰值测量
	采集频率	每公里测点 ≥160个
	采样间隔	≤10mm
	距离脉冲当量	≤10mm
	电源供给方式	汽车电瓶，DC/DC隔离供电，平均耗电功率小于300W。
软件	功能	自动存储、计算弯沉值、测试速度及行驶距离等指标数据。
使用环境	环境温度	-25～60℃
	环境湿度	不大于85%
